Szczegóły Produktu:
|
| Materiał: | Kauczuk naturalny | Nazwa produktu: | Odbojnik pneumatyczny, odbojnik statku, odbojnik łodzi, pływający odbojnik gumowy |
|---|---|---|---|
| rozmiar: | Dostosowany rozmiar | Ciśnienie początkowe: | 50kpa 80kpa |
| Stosowanie: | Urządzenie antykolizyjne do zastosowań morskich | Część: | siatka łańcuchowa na opony, kołnierz, błotnik |
| kolor: | czarny, szary, kremowo-biały itp | Gwarancja: | 24 miesiące |
| High Light: | Błotnik pneumatyczny 50Kpa,bufor pływakowy,błotnik pneumatyczny GL 50Kpa |
||
Błotnik pneumatyczny GL 50Kpa do bufora pływaka o wysokiej energii na molo
Błotnik pneumatyczny 50Kpa
Błotnik pneumatyczny 50Kpa, zwany również błotnikiem Yokohama, był używany w portach, portach i operacjach morskich od dziesięcioleci, odkąd został opracowany w 1958 roku. Wraz z rozwojem technologii okrętowej, ten błotnik jest szeroko stosowany w operacjach przenoszenia statku na statek oraz cumowaniu statków i operacje cumowania.Jest zawsze uważany za bufor redukujący wstrząsy między nimi ze względu na doskonałą wydajność, dużą elastyczność i odporność na ścieranie.

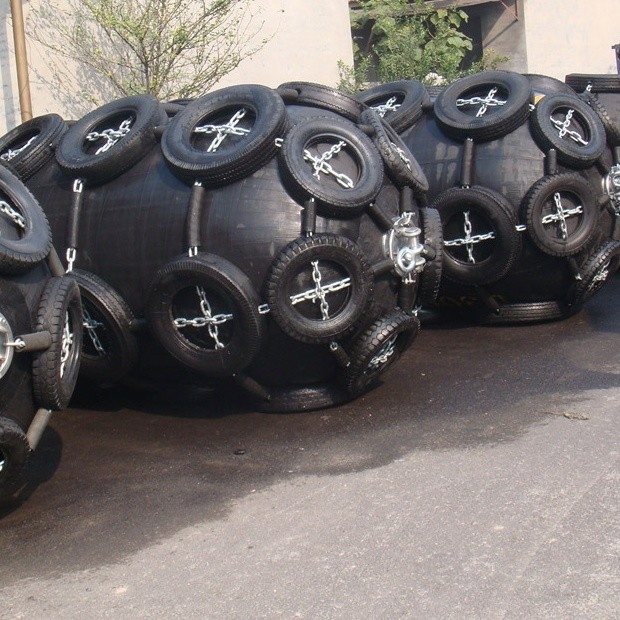

Błotniki pneumatyczne 50Kpasą podzielone na trzy typy, w tym typu zawiesia, typu hydro-pneumatycznego oraz typu łańcucha i siatki opon.Każdy typ odgrywa kluczową rolę w ochronie bezpieczeństwa operacji morskich.
W pełni zgodne z normą ISO17357, błotniki Jerryborg są dostarczane z różnymi specyfikacjami i wymiarami, aby spełnić wymagania klientów i różne warunki zastosowania.
Zaleta pneumatycznego błotnika 50Kpa
1. Bezpieczny i niezawodny
Bufor pływakowyskłada się z kilku mocnych warstw kordu, dzięki czemu jest odporny na nacisk i przebicie.Jegośrednica przekracza 2,5m jest wyposażona w zawór bezpieczeństwa, aby uwolnić powietrze wewnątrz w przypadku nadciśnienia.Poniższy diagram przedstawia zmiany danych przy różnych procentach kompresji.
2. Brak zmienności lub deformacji wydajności
Bufor pływakowyjest wypełniony powietrzem o sprężystości ściskającej wewnątrz, nie występuje odkształcenie spowodowane zmęczeniem.W poniższym eksperymencie pływającego zderzaka gumowego zmiana wydajności nie wystąpi, jeśli ciśnienie będzie utrzymywane prawidłowo.
Nasz błotnik pozostaje taki sam bez żadnych zmian ani deformacji, nawet w temperaturach poniżej -50 stopni Celsjusza (-58 stopni Fahrenheita).
3. Przewaga w trudnych warunkach pogodowych
W normalnych warunkach ruch statku spowodowany wysokimi i długotrwałymi falami lub silnym wiatrem spowoduje powtarzające się siły ściskające i ścinające na odbojnicę i ułatwi zmęczenie i uszkodzenie.JednakżeBufor pływakowy jest wystarczająco mocny, aby wytrzymać trudne warunki pogodowe, siła reakcji rośnie powoli w porównaniu z solidnym błotnikiem i niełatwo osiągnąć maksimum.
Pneumatyczna konstrukcja błotnika 50Kpa
① Zewnętrzna warstwa gumy
Bufory pływakowepokryte są warstwą zewnętrzną wykonaną z kauczuku naturalnego.Ta mieszanka gumowa jest wystarczająco mocna, aby chronić warstwę wewnętrzną i warstwę kordu syntetycznego przed uszkodzeniami sił zewnętrznych i trudnych warunków atmosferycznych dzięki swojej wysokiej elastyczności i odporności na ścieranie.
②Warstwa syntetycznego kordu do opon
Warstwa syntetycznego kordu do opon jest wykonana z syntetycznych kordów do opon, w porównaniu z syntetycznym płótnem płóciennym i syntetycznym materiałem pasowym, ta warstwa wzmacniająca zapewnia lepszą odporność na zmęczenie i utrzymywanie nacisku.
③ Wewnętrzna warstwa gumy
Warstwa wewnętrzna ma za zadanie uszczelnić powietrze wewnątrz błotnika.
Zastosowanie pneumatycznego błotnika 50Kpa
1. Operacje transferu „ship-to-ship”
2. Usługi „ship-to-ship”
3. Obrona platformy offshore

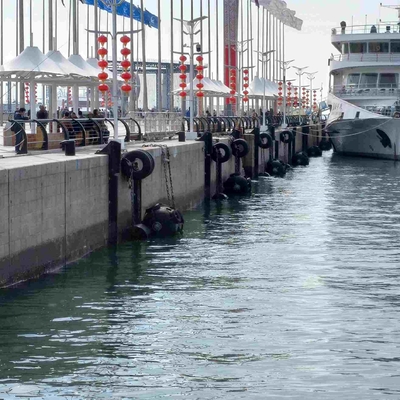

4. Zacumowanie statku w doku

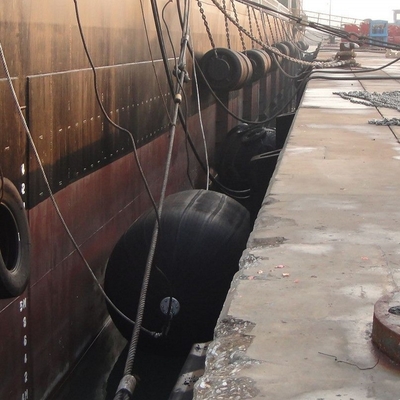

5. Zawieś na kadłubie statku
Specyfikacje pneumatycznego błotnika 50Kpa
Pneumatyczne 50 standardowych rozmiarów:
| Wymiary | Ugięcie (60%) | ||
| D (mm) | Długość (mm) | Siła reakcji (KN) | Gwarantowana Pochłanianie Energii (KNm) |
| 500 | 1000 | 64 | 6 |
| 600 | 1000 | 74 | 8 |
| 700 | 1000 | 137 | 17 |
| 1000 | 1500 | 182 | 32 |
| 1000 | 2000 | 257 | 45 |
| 1200 | 2000 | 297 | 63 |
| 1350 | 2500 | 427 | 102 |
| 1500 | 2500 | 499 | 134 |
| 1500 | 3000 | 579 | 153 |
| 1700 | 3000 | 639 | 191 |
| 2000 | 3500 | 875 | 308 |
| 2000 | 4000 | 1000 | 352 |
| 2500 | 4000 | 1381 | 663 |
| 2500 | 5500 | 2019 | 1131 |
| 3000 | 5000 | 2422 | 1357 |
| 3000 | 6000 | 2906 | 1293 |
| 3300 | 4500 | 1884 | 1175 |
| 3300 | 6500 | 3015 | 1814 |
Pneumatyczne 80 standardowe rozmiary:
| Wymiary | Ugięcie (60%) | ||
| D (mm) | Długość (mm) |
Siła reakcji (KN) |
Gwarantowana absorpcja energii (KNm) |
| 500 | 1000 | 84 | 9 |
| 600 | 1000 | 94 | 12 |
| 700 | 1000 | 179 | 25 |
| 1000 | 1500 | 236 | 47 |
| 1000 | 2000 | 337 | 66 |
| 1200 | 2000 | 386 | 89 |
| 1350 | 2500 | 554 | 143 |
| 1500 | 2500 | 630 | 179 |
| 1500 | 3000 | 756 | 215 |
| 1700 | 3000 | 829 | 262 |
| 2000 | 3500 | 1126 | 424 |
| 2000 | 4000 | 1453 | 740 |
| 2500 | 4000 | 1817 | 925 |
| 2500 | 5500 | 2653 | 1327 |
| 3000 | 5000 | 2689 | 1558 |
| 3000 | 6000 | 3275 | 1878 |
| 3300 | 4500 | 3476 | 1640 |
| 3300 | 6500 | 3829 | 2508 |
